03-6324-6510 商品説明・施工相談やお見積り・価格等、お気軽にお問い合わせください。
長期耐久性撥水防汚コート剤
Hybrid Clean（ハイブリッドクリーン）
検証データ
試験データ
耐熱性試験（耐熱温度：150℃/ガラス基材）

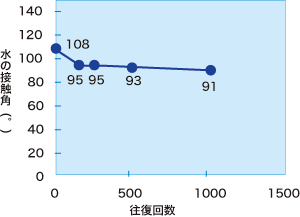

耐摩耗性試験（ナイロン不織布摩耗/ガラス基材）
■試験条件
- 200g荷重/3M社スポンジ

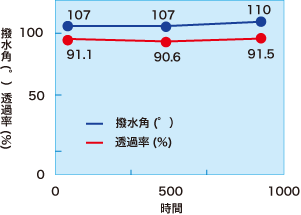

耐候性試験
（試験前後の撥水角,透過率比較/ガラス基材）
■試験条件
- 照射/雨のサイクル:102分/18分
- Blackパネル温度:63℃
- 時間:1,000時間

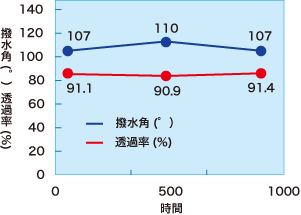

結露凍結試験
（試験前後の撥水角,透過率比較/ガラス基材）
■試験条件
- 温度サイクル:85℃（20時間）→－40℃（30分）
- 1サイクル時間:24時間
- 試験時間:1,200 時間（50サイクル）
耐候性試験 （試験前後の撥水角,透過率比較/ガラス基材）
ガラス基材
撥水性能
| 無処理 | Hybrid Clean |
 |
 |
防汚性能
ガラス表面でカビを1週間培養後、水で洗い流しました。
| 無処理 | Hybrid Clean |
 |
 |
| ↓水で洗い流す | |
 |
 |
| ↓顕微鏡写真（20倍） | |
 |
 |
ABS基材
撥水性能
| 無処理 | Hybrid Clean+Pre |
 |
 |
防汚性能
ABS表面でカビを1週間培養後、水で洗い流しました。
| 無処理 | Hybrid Clean+Pre |
 |
 |
| ↓水で洗い流す | |
 |
 |
| ↓顕微鏡写真（20倍） | |
 |
 |
ポリカーボネート
撥水性能
| 無処理 | Hybrid Clean+Pre |
 |
 |
防汚性能
ポリカーボネート表面でカビを1週間培養後、水で洗い流しました。
| 無処理 | Hybrid Clean+Pre |
 |
 |
| ↓水で洗い流す | |
 |
 |
| ↓顕微鏡写真（20倍） | |
 |
 |
ステンレス
撥水性能
| 無処理 | Hybrid Clean+Pre |
 |
 |
防汚性能
ステンレス表面でカビを1週間培養後、水で洗い流しました。
| 無処理 | Hybrid Clean+Pre |
 |
 |
| ↓水で洗い流す | |
 |
 |
| ↓顕微鏡写真（20倍） | |
 |
 |
FRP基材
撥水性能
| 無処理 | Hybrid Clean+Pre |
 |
 |
防汚性能
FRP表面でカビを1週間培養後、水で洗い流しました。
| 無処理 | Hybrid Clean+Pre |
 |
 |
| ↓水で洗い流す | |
 |
 |
| ↓顕微鏡写真（100倍） | |
 |
 |
タイル基材
撥水性能
| 無処理 | Hybrid Clean |
 |
 |
防汚性能
タイル表面でカビを1週間培養後、水で洗い流しました。
| 無処理 | Hybrid Clean |
 |
 |
| ↓水で洗い流す | |
 |
 |
| ↓顕微鏡写真（100倍） | |
 |
 |
